HOME | 製品リスト | 機種 GTシステム

Lasox 製品リスト 「ガルッター」

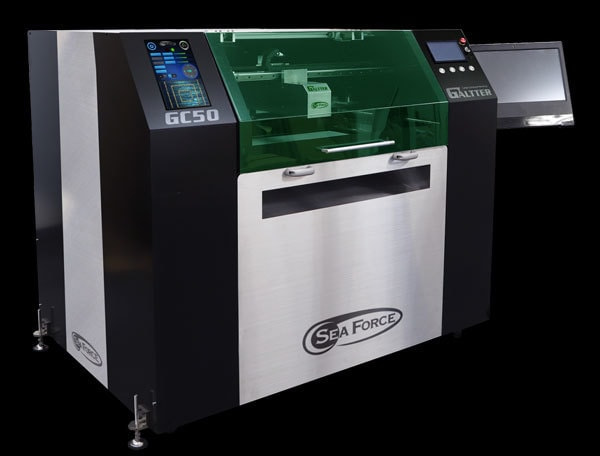

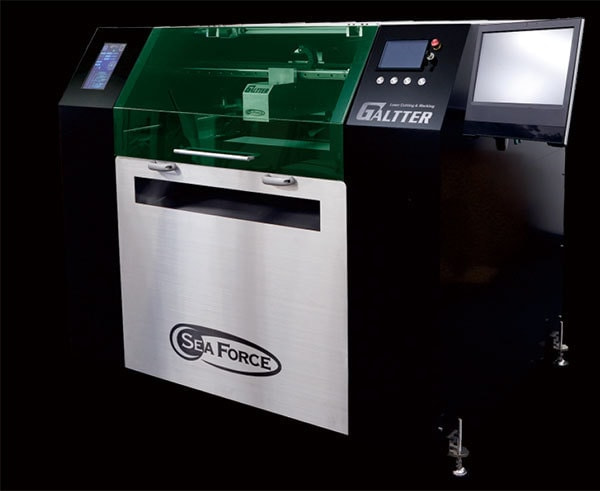

マルチレーザーマシーン GALTTER

X軸Y軸 自動モーションマーキング

ガルッターレーザーシステムは、
・ガルバノ式 マーキング と
・プロッター式 マーキング&切断の

W ダブルの機能を搭載。



「ガルッター」は、省スペースでマルチに使えるをコンセプトに設計されました。
搭載可能なレーザーは「ファイバーレーザー」 「ファイバーレーザーCW」 「Co2レーザー」と
加工用途に合わせて選択して頂けます。X軸(横)Y軸(縦)Z軸(高さ)の駆動部全てが自動式。精度を重視し日本製の高品質パーツを使用して作られています。「ガルッター」は、小さなパーツの量産から大きな製品のマーキング、そして、切断までオールラウンドでレーザー加工を行えるマルチレーザー機です。


全自動システムで簡単に

精度を重視して設計された「ガルッター」
駆動部は、
日本製のサーボモーターを使用。

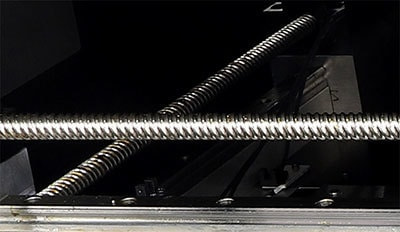

 日本製のボールネジを使用。
 日本製のリニアガイドを使用。

高性能な駆動

ガルバノ式とプロッター式の切り替えも、
スイッチだけで自動で、モードが変わります。

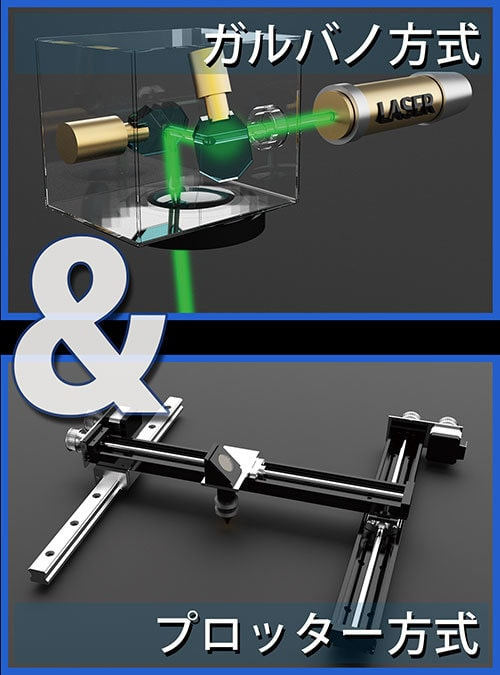

ガルバノ式マーキングとプロッター式
2種類の加工が可能。

ガルッターは、ガルバノ式マーキングとプロッター式マーキング&切断を可能な2種類の機構をもったレーザー機です。従来、ガルバノ式を導入しても、大きな製品にマーキングすることが難しく、「プロッター式」を導入した場合は、大きな製品に向いていますが繊細なマーキングやセットに時間がかかり、小ロットのマーキングに不向きでした。この意見を取り入れ、2通りの方式を一台で行える機種が生まれました。


ガルバノ式マーキング

金属から樹脂までマーキングで一番使われる機構。2軸のミラーを使って最速で高品質なマーキングを可能にする機構です。マーキングのセットも簡単で小ロットから量産まで簡単に行えます。

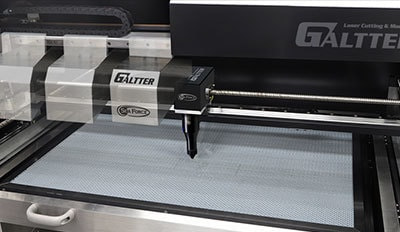

プロッター式マーキング&切断

X軸とY軸のモーターでマーキングから切断まで行えます。
アクリル加工や木などの加工でよく使われるレーザーシステムです。

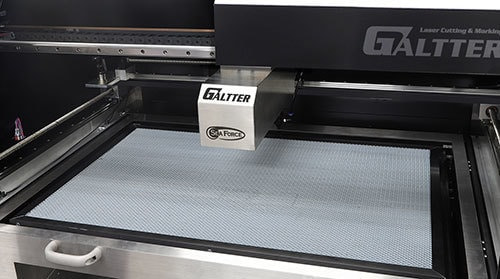

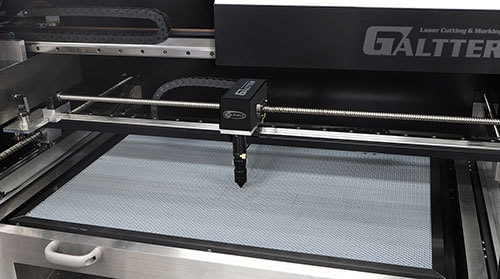

gt_slide_2.jpg gt_slide_1.jpg

今までの加工場の意見を製品に採用

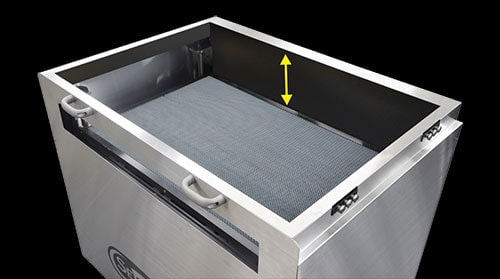

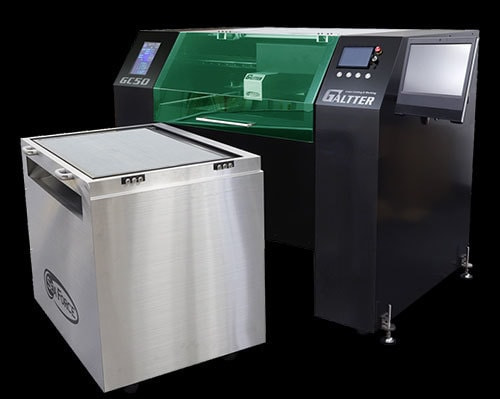

Z軸ステージ部(上下移動部)は全自動で600㎜昇降します。
ハイパワーモーター採用で30kgの製品も乗せる事が可能。
更に、Z軸ステージ部は取り外しが出来る設計。
今まで、重い大きな製品(金型や鋳造品など)のマーキングには、
台車などに乗せた状態で、Z軸部に入れ替える事ができます。
Z軸ステージと本体は、自動電子ロック機構で、ガタツキが無く
安定した加工を可能にしています。


大きなワークスペースと自動昇降システム

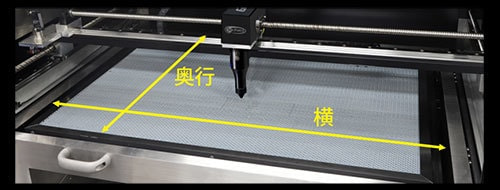

ワークスペース(加工範囲)は、3種類。
GALTTER S : 横 600㎜ 奥行 400㎜
GALTTER M : 横 900㎜ 奥行 600㎜
GALTTER L : 横 1200㎜ 奥行 900㎜(別注品)
ガルバノモードでは、加工エリアはFΘレンズで変わります。


Z軸(自動昇降台)が標準装備。
自動でテーブルが上下します。
昇降は600㎜、ハイパワーモーター採用で荷重30kg。重い大きな製品も楽々マーキング可能。

マルチレーザーマシーンだから色々な加工用途に対応

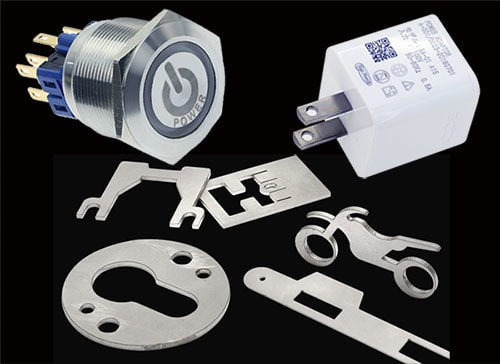

Fiber パルスレーザー

ガルバノ式により、小物の量産マーキングが可能です。プロッター式より、簡単に量産が可能です。 プロッター式で使用すると大きな製品へのマーキングや薄物
の切断も可能。





Co2 レーザー

プロッタ式のCo2レーザーは加工場で一番使われているレーザー機です。アクリルや木、樹脂などのマーキングと切断に使われます。プロッター式なので大きな製品の加工が可能です。

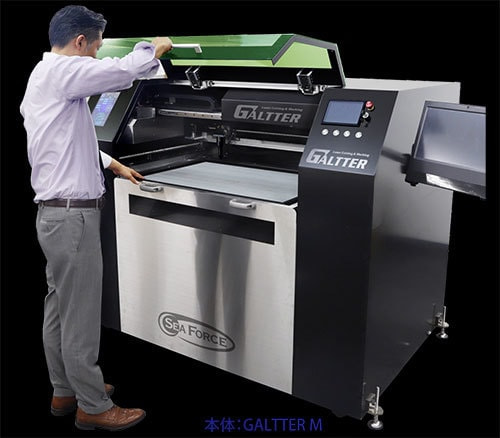

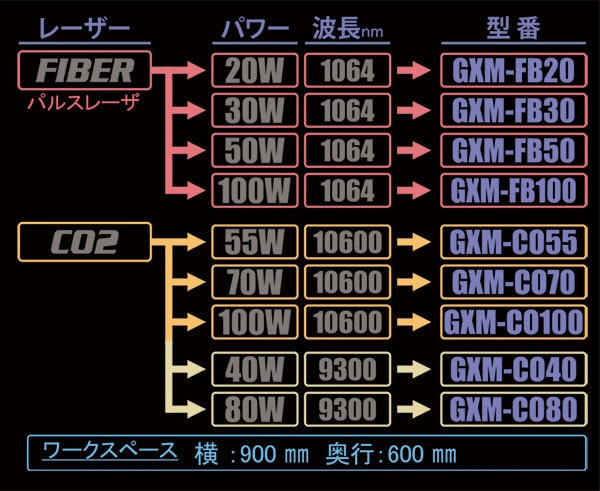

GALTTER システム 仕様と型番

仕様 GALTTER M
本体サイズ:幅1700x奥行1140x高さ1400㎜
重量:250kg
