レーザーマーカーシステム

日本で作られたオールインワンレーザーシステムと自動ステージがレーザー加工を変える。
レーザーマーカーから切断機まで、お客様の加工に合わせた提案をします。

HOME | 製品リスト | 機種 RDシステム

装置の特徴と自動制御

装置の特徴と自動制御

全自動で使い易い最新機種

特徴と各機能

RDシステムは、簡単操作と高機能を両立したモデルです。高機能で低価格を実現した新モデルのレーザーマーカーです。レーザーヘッドが上下に移動する為、マーキングの自由度を広げるタイプです。その為、レーザーの集光ポイントも自動で行う事も可能です※1
カメラスキャンシステムと自動回転装置も標準装備。
マーキング加工が難しい指輪などもスキャンしてソフトに展開図を表示し初心者の方でも簡単に行う事が可能です。

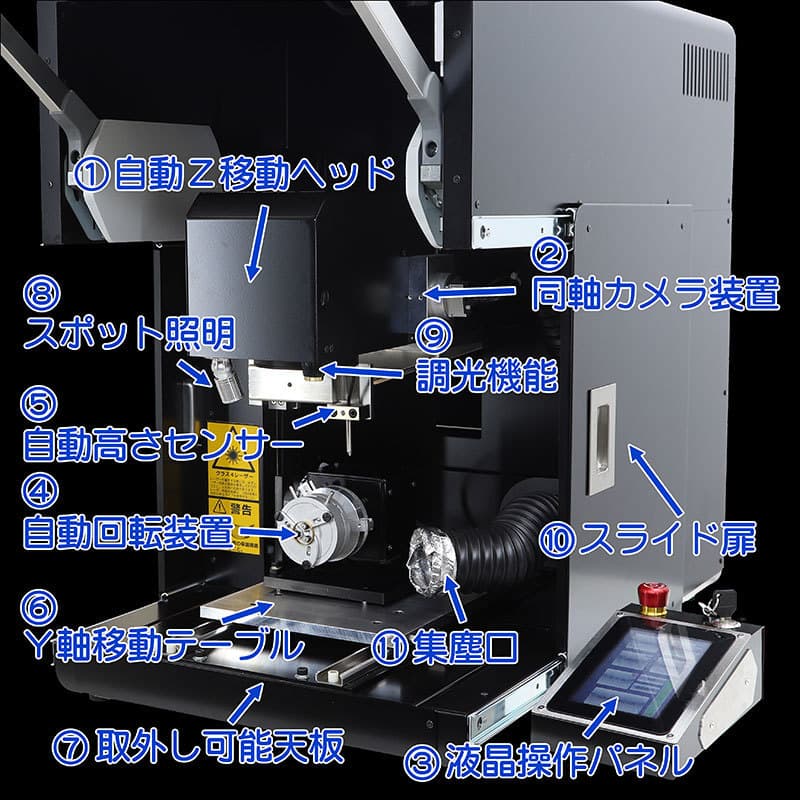

自動Z移動ヘッド
同軸かカメラ
液晶タッチ操作パネル
自動回転装置
自動高さセンサー
Y軸移動テーブル
取外し可能天板
スポット照明
ライト調光機能
スライド扉
集塵口



レーザーヘッド自動昇降

updown_2.jpg updown_1.jpg

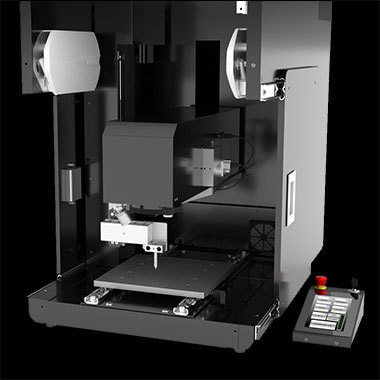

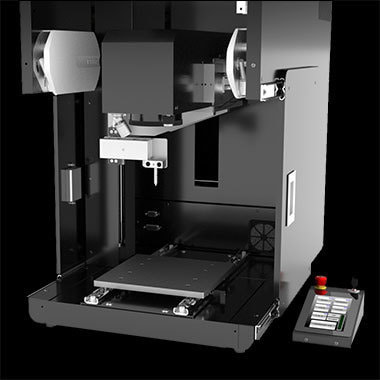

「RD」は、レーザーヘッドが自動で上下します。マーキングを行う製品をテーブルに配置にパソコンで設定するとテーブルがワークに合わせ昇降します。接触式の自動高さセンサーもオプションで装着可能。

フルオープンタイプ

open_2.jpg open_1.jpg

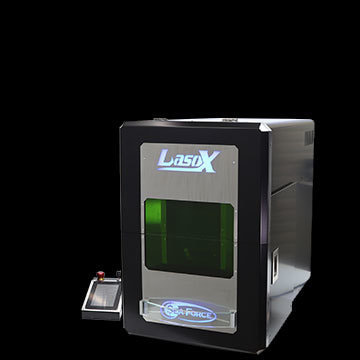

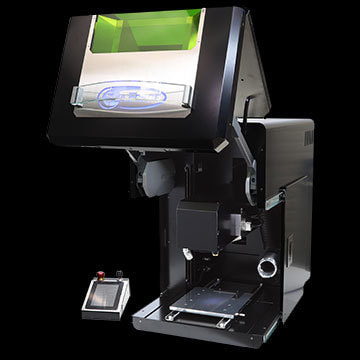

扉も使い易さを追求した設計になっています。正面の扉は真上に上がる為、邪魔にならずマーキング作業の妨げになりません。

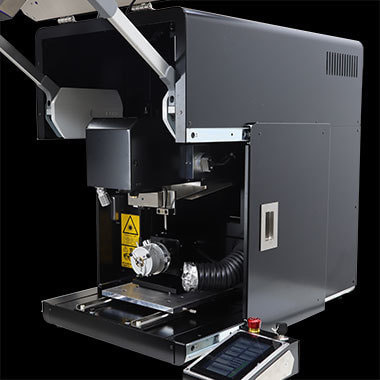

側面の扉もスライド式でフルオープン

sideopen_1.jpg sideopen_2.jpg

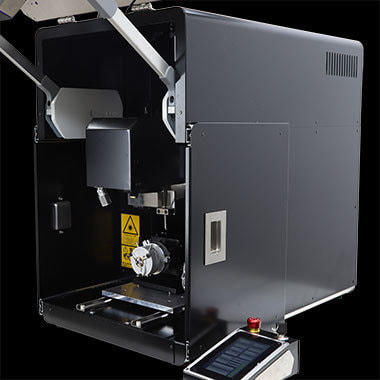

『RD』は、両サイドのパネルは、引き戸扉式になっているので、サイドをフルオープンにすることができます。サイドから確認も簡単に行えますし、長物の製品へのマーキングも可能です。

液晶タッチ式コントローラー

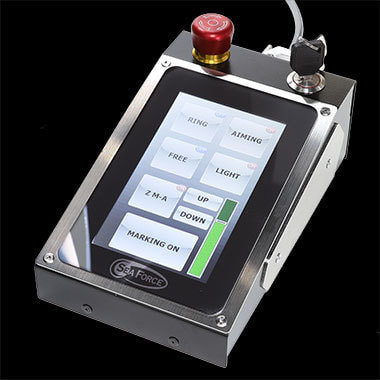

『RD』コントローラーが液晶タッチ式になっています。レーザーヘッドの高さ移動調整からライト、マーキングスタートスイッチまで手元で行う事ができます。

自動高さ調整※1

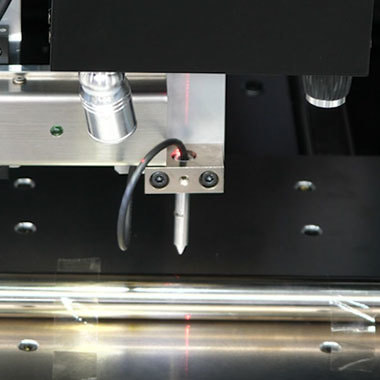

「RD」は、接触式の自動で高さ調整機能をオプションで取付ける事ができます。マーキングする製品をテーブルに設置して自動Zボタンを押すオートで高さ調整のセットが可能です。接触式は間違えが少なく確実な作業を提供します。

Y軸テーブル着脱可能※1

sp_1.jpg sp_2.jpg

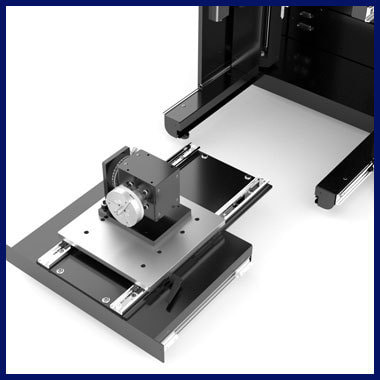

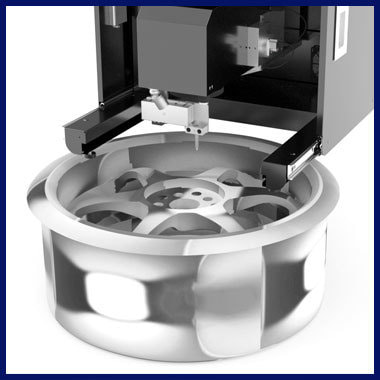

底面のテーブル自体を取り外し可能にする事ができます。購入時のオプションになりますが、取外すことにより大きな製品や重い製品などにマーキングが可能になります。

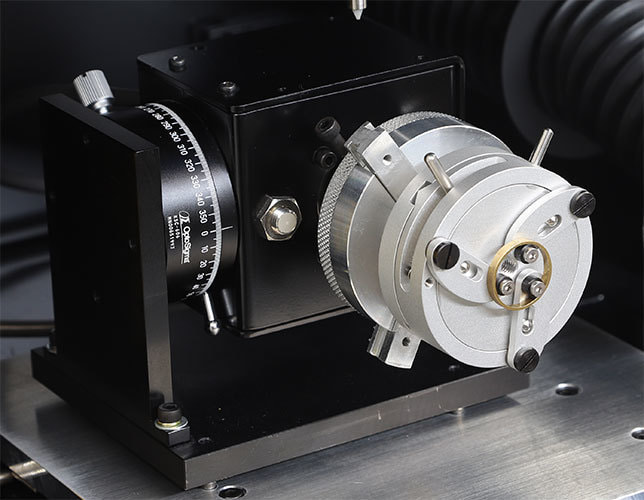

自動回転装置で360度マーキング。


回転装置は、簡単操作でパソコン連動で自動マーキング。
角棒など四角の形状も90度づつ回転して全面にマーキングするなど自動で色々なマーキング加工を行うことが出来ます。円柱・円筒形状では、パイプや指輪など回転しながら自動マーキングを行うことができます。指輪の外側や内側、側面などにも可能です。三つ爪チャック方式なの大きなワークもチャッキングできます。

マーキングの為に考えられた回転装置

ring_11.jpg ring_12.jpg

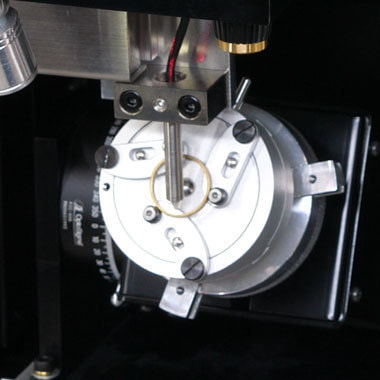

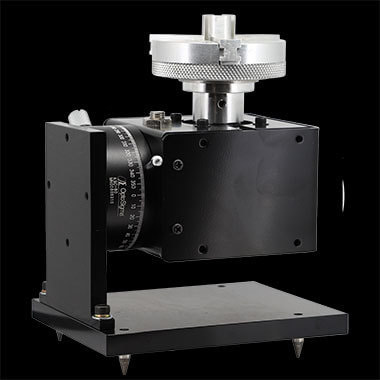

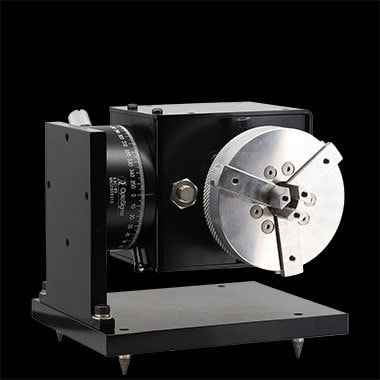

「RD」は、自動回転装置が標準装備されています。自動で360度回転してマーキングする事が可能です。回転装置も角度が自由に変えられるので、色々な用途で使用できます。

自由度を提供する三つ爪チャック

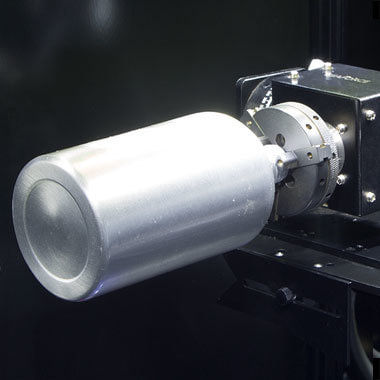

自社でマーキングの為に作られた三つ爪チャックは硬質アルミで作られています。大きな製品や多少の重い製品もチャッキングする事が可能です。

自動高さ調整で指輪内側の確実※1



レーザーヘッドに接触式高さセンサーを取り付け可能なので、高さ調整が難しい指輪の内側も簡単にセットできます。

自動スキャンシステム

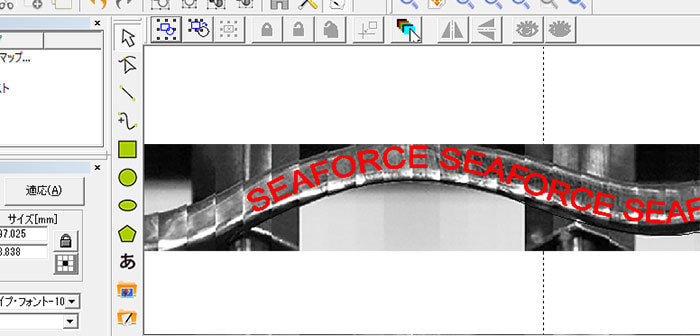

マーキングが難しい指輪も自動スキャンシステムで初心者でも簡単にマーキングする事ができます。スキャンすることで、ソフト上に指輪の展開図が表示されます。その上に文字を配置すれば同じ位置にマーキングする事が出来ます。

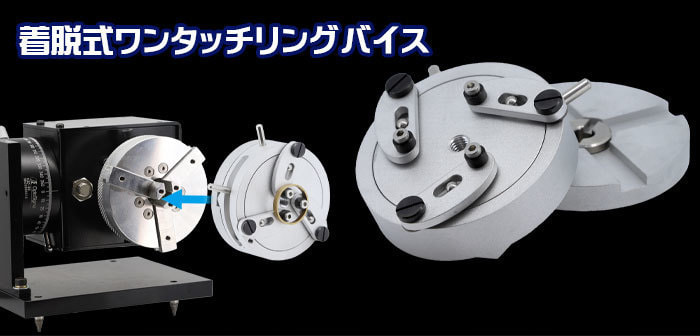

着脱式ワンタッチリングバイス


指輪のマーキング為に考えられた、磁石式のワンタッチバイスです。マーキング後に取外してマーキングを確認した後、再度同じ位置に戻す事が出来ます。指輪の外がと内側どちらでも固定できます。

搭載可能レーザー



ファイバーレーザー

FIBER LASER
  FIBER FIBER FIBER
レーザー出力
(MAX)
30W 20W 10W
発振波長 nm
1060 – 1080 1060 – 1080 1060 – 1080
Qスイッチ周波数
30-100kHz 20-100kHz 20-80kHz
マーキング方式
ガルバノスキャン ガルバノスキャン ガルバノスキャン
Fθレンズ-標準装備
FL160  FL160  FL160
加工範囲
(OP変更可)
110x110㎜  110x110㎜  110x110㎜
マーキングスピード 280文字/秒 280文字/秒 280文字/秒
電源 AC100V
50/60Hz
AC100V
50/60Hz
AC100V
50/60Hz
総重量 45kg 40kg 40kg
装備
ガイド光 標準付属 ●標準付属 ●標準付属
自動回転バイス ●標準付属 ●標準付属 ●標準付属
Z軸スライド
(高さ)
自動/パソコン連動 自動/パソコン連動 自動/パソコン連動
Y軸スライド
(前後)
手動 手動 手動
パソコン ●標準付属 ●標準付属 ●標準付属
価 格(税別) お問合せ お問合せ お問合せ

ファイバーレーザーの詳しい詳細は

商品仕様

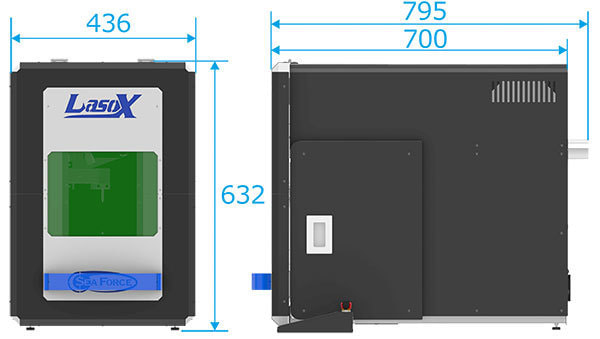

本体サイズ
