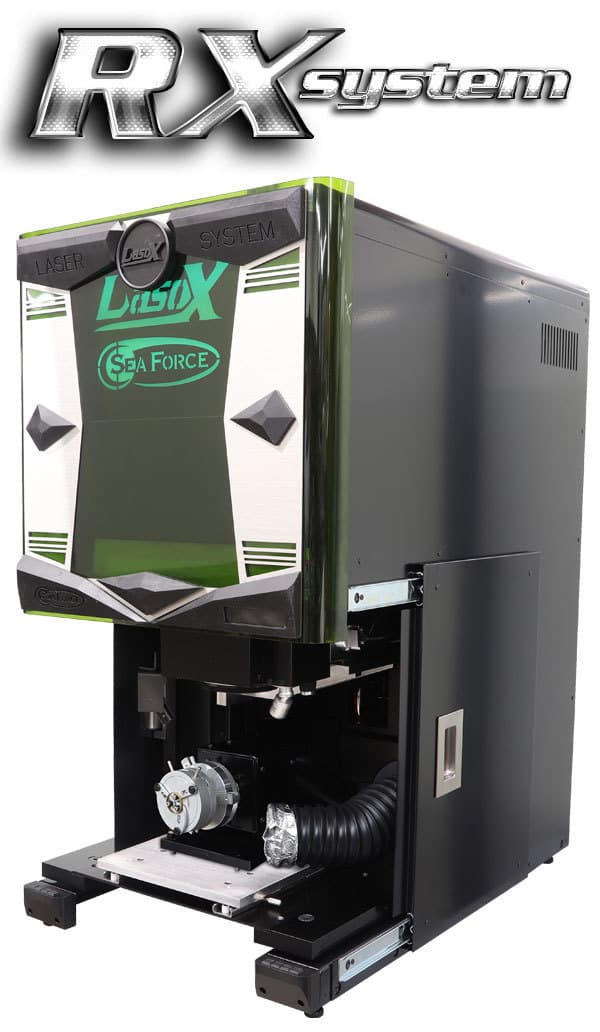

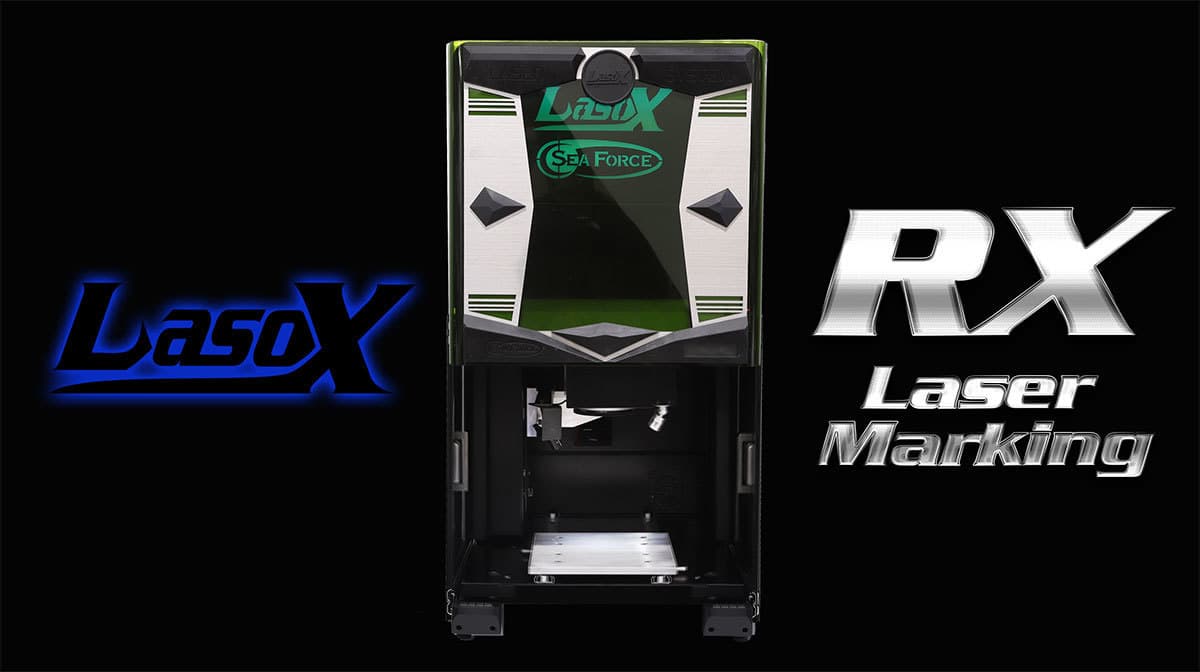

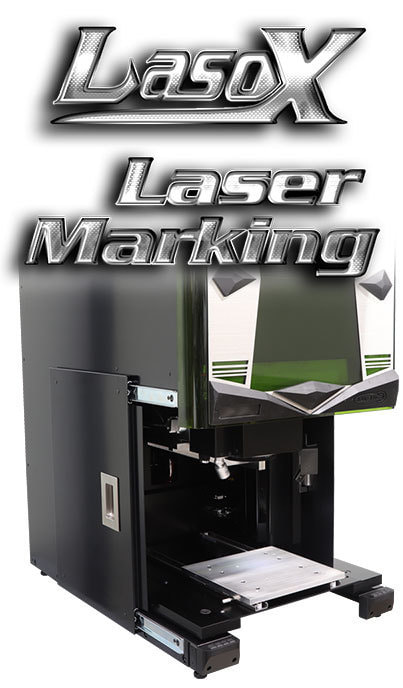

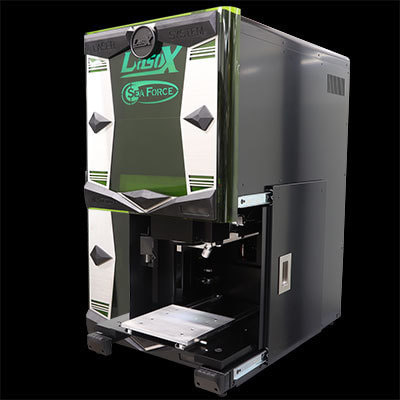

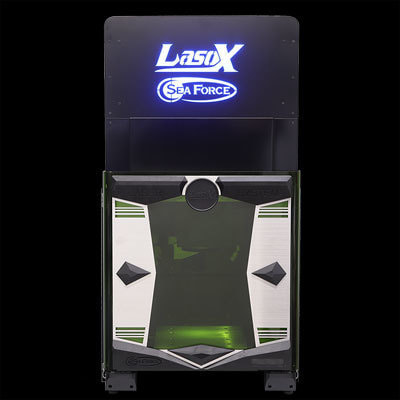

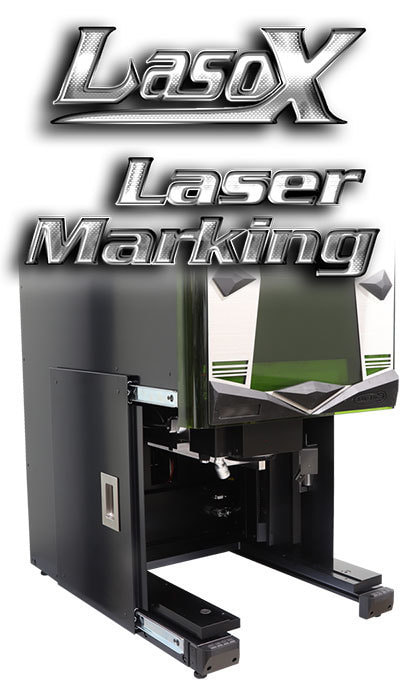

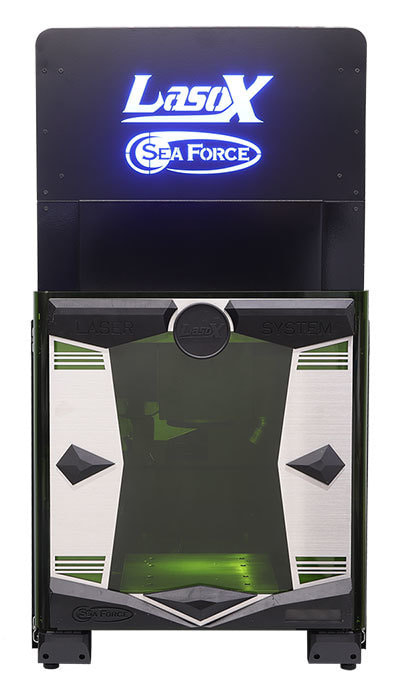

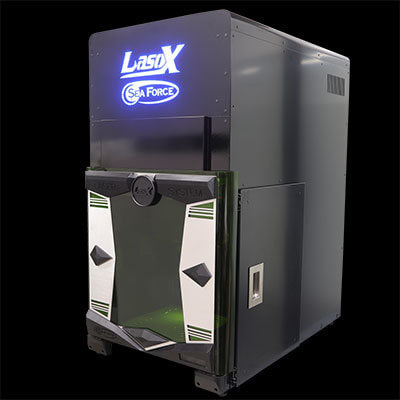

全自動で使い易い最新機種

特徴と各機能

RDシステムは、簡単操作と高機能を両立したモデルです。高機能で低価格を実現した新モデルのレーザーマーカーです。レーザーヘッドが上下に移動するため、マーキングの自由度を広げるタイプです。そのため、レーザーの集光ポイントも自動で行う事も可能です※１
カメラスキャンシステムと自動回転装置も標準装備。
マーキング加工が難しい指輪などもスキャンしてソフトに展開図を表示し初心者の方でも簡単に行う事が可能です。

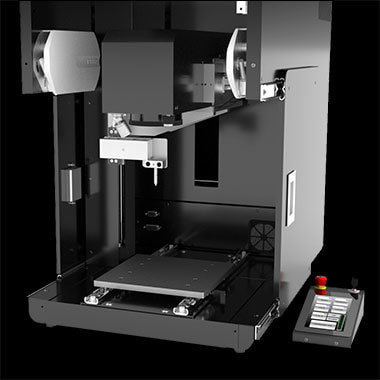

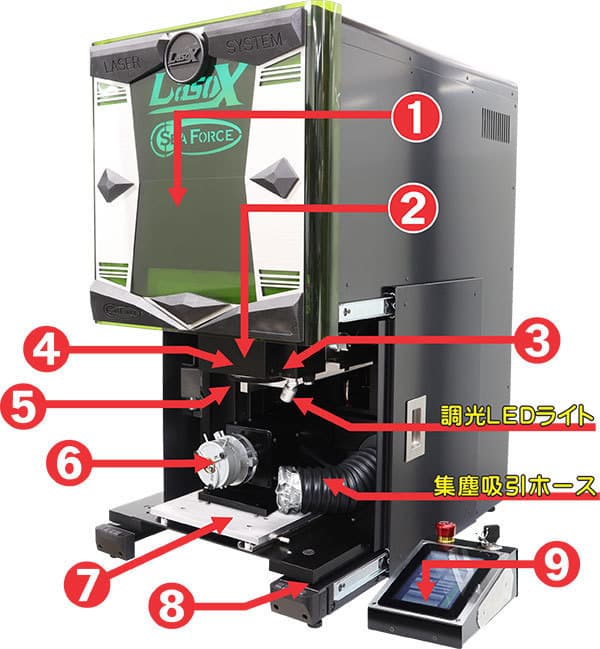

自動Ｚ移動ヘッド
同軸かカメラ
液晶タッチ操作パネル
自動回転装置
自動高さセンサー
Ｙ軸移動テーブル
取外し可能天板
スポット照明
ライト調光機能
スライド扉
集塵口

正面自動開閉扉

正面扉は自動で開閉。
扉開閉自動マーキング機能も装備。
流れ
①マーキングする製品をテーブルにセット
②手元スイッチかフットスイッチを押す
③自動で扉が閉まりマーキング開始
④マーキングが終わると自動扉が開きます。
安全と効率を考えられた設計です。

同軸カメラ標準装備

｢RX｣は、小さなパーツの位置合わせも簡単に行えます。スキャン機能も標準搭載。360度回転しながら製品をスキャン。スキャン機能で指輪のマーキングも簡単！

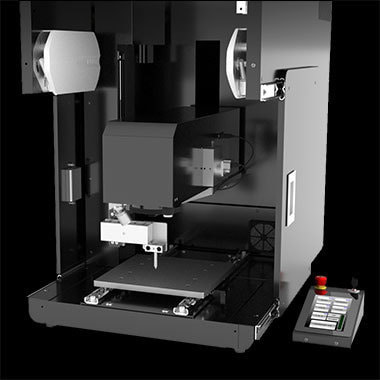

レーザーヘッド自動昇降

｢RX｣は、レーザーヘッドの昇降により焦点を合わせる事が可能。直感的で簡易的な操作を実現。
マーキングを行う製品をテーブルに配置にパソコンで設定するとテーブルがワークに合わせ昇降します。接触式の自動高さセンサーもオプションで装着可能。

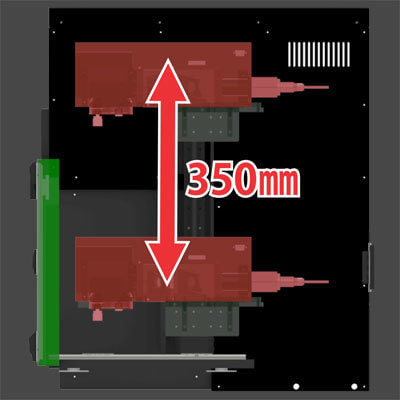

高さが異なる複数個所も自動で一度にマーキングが可能。ヘッドの移動距離が大幅にアップ350㎜の可動を可能にしています。

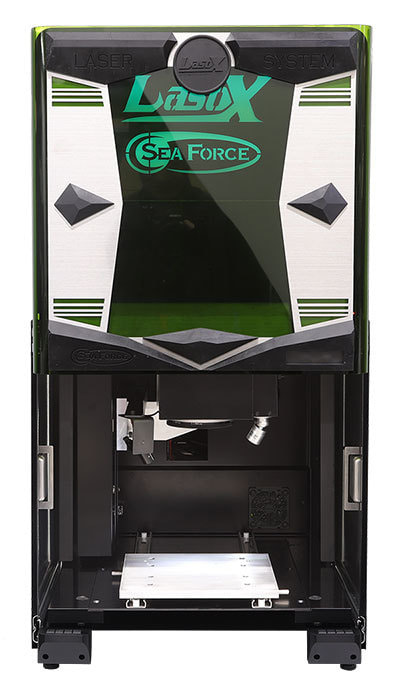

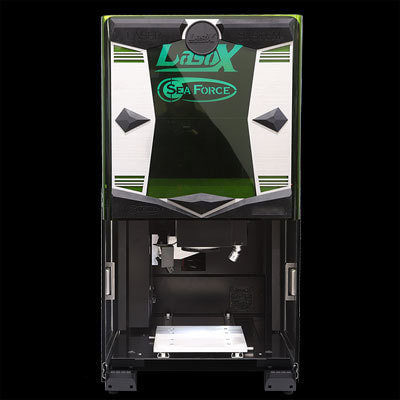

フルオープン式

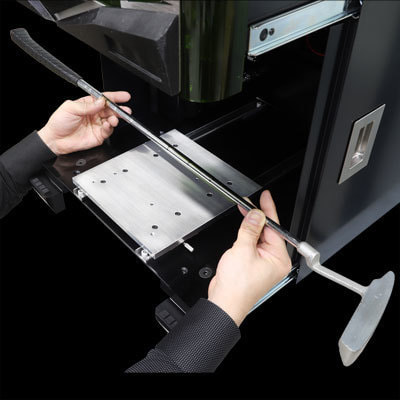

『RX』は、両サイドのパネルは、引き戸扉式になっているので、サイドをフルオープンにすることができます。サイドから確認も簡単に行えますし、長物の製品へのマーキングも可能です。

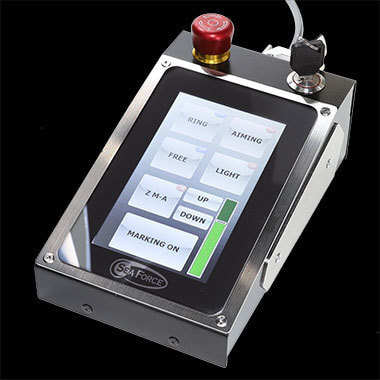

液晶タッチコントローラー

『RX』コントローラーが液晶タッチ式になっています。レーザーヘッドの高さ移動調整からライト、マーキングスタートスイッチまで手元で行う事ができます。

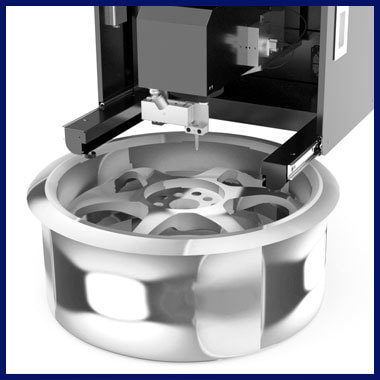

自動高さ調整※１

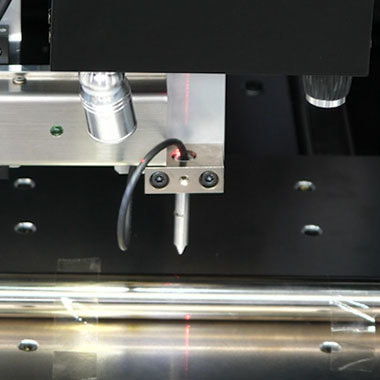

｢RX｣は、接触式の自動で高さ調整機能をオプションで取付ける事ができます。マーキングする製品をテーブルに設置して自動Zボタンを押すオートで高さ調整のセットが可能です。接触式は間違えが少なく確実な作業を提供します。

ダンパー機構を採用

新機構

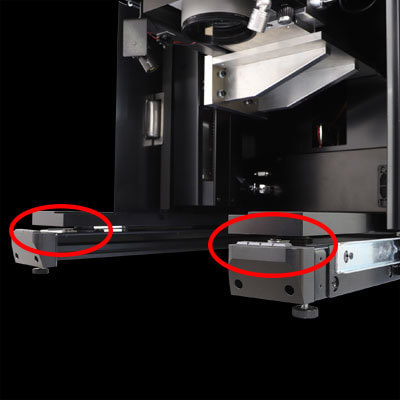

レーザーの架台と土台部はダンパーで接続されているのでマーキング加工時の架台の揺れや扉開閉の揺れを軽減。

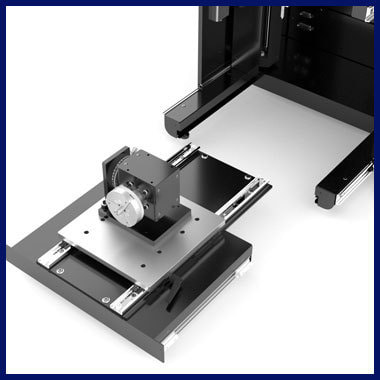

Y軸テーブル着脱可能※1

底面のテーブル自体を取り外し可能にする事ができます。購入時のオプションになりますが、取外すことにより大きな製品や重い製品などにマーキングが可能になります。

自動回転装置で360度マーキング

回転装置は、簡単操作でパソコン連動で自動マーキング。

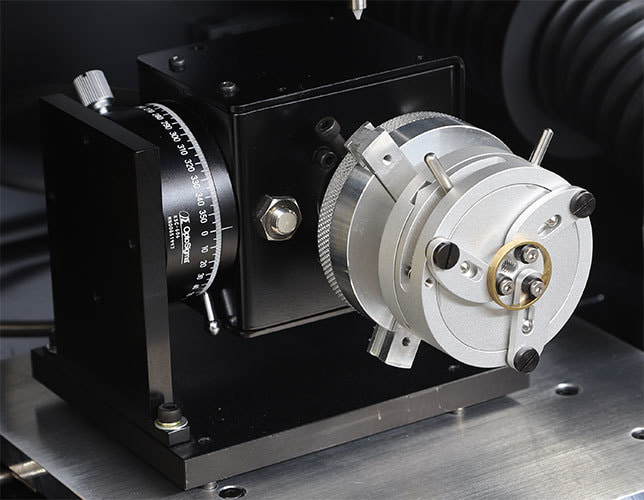

角棒など四角の形状も９０度ずつ回転して全面にマーキングするなど、自動で様々なマーキング加工を行うことが出来ます。円柱・円筒形状では、パイプや指輪など回転しながら自動マーキングを行うことができます。指輪の外側や内側、側面などにも可能です。三つ爪チャック方式なので、大きなワークもチャッキングできます。

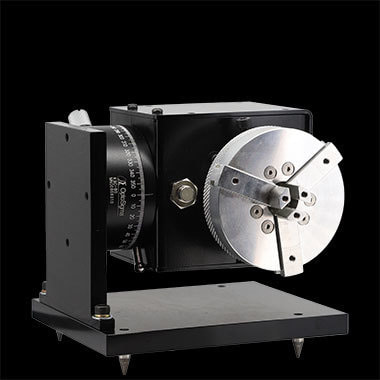

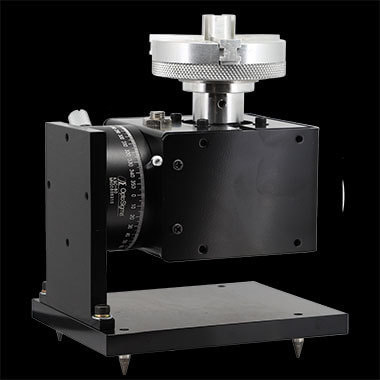

マーキングのために考えられた回転装置

｢RＤ｣は、自動回転装置が標準装備されています。自動で360度回転してマーキングする事が可能です。回転装置も角度が自由に変えられるので、色々な用途で使用できます。

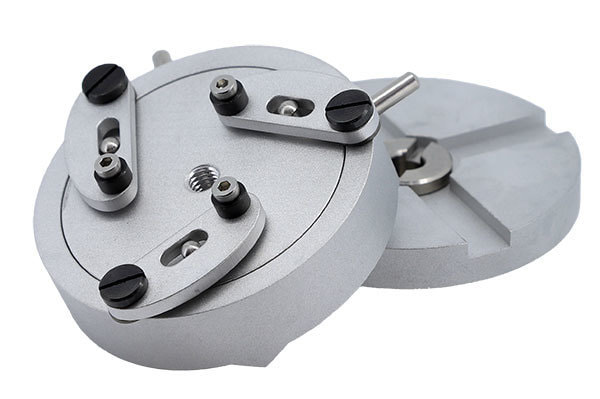

自由度を提供する三つ爪チャック

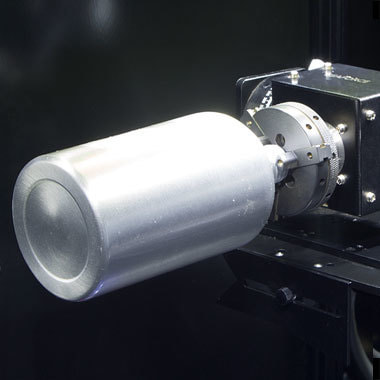

自社でマーキングのために作られた三つ爪チャックは硬質アルミで作られています。大きな製品や多少の重い製品もチャッキングする事が可能です。

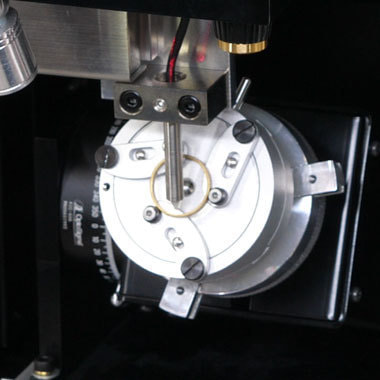

自動高さ調整で指輪内側の確実※1

レーザーヘッドに接触式高さセンサーを取り付け可能なので、高さ調整が難しい指輪の内側も簡単にセットできます。

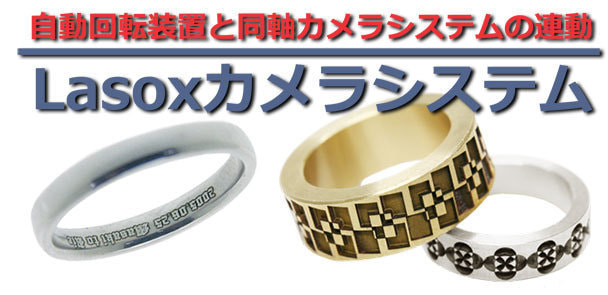

Lasoxカメラシステム

ジュエリー加工を変える

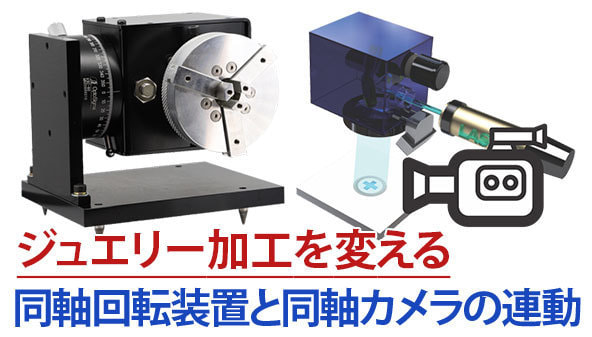

自動回転装置と同軸カメラシステムの連動

指輪の刻印

スキャン機能標準搭載！ 360°回転しながら製品をスキャン
自動回転装置と同軸カメラの２つの機能で回転装置連動同軸スキャン。　

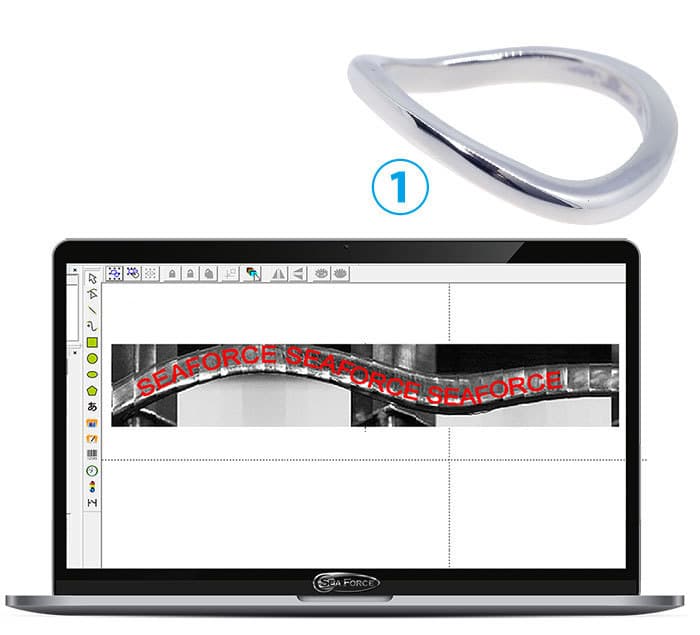

指輪の内側など回転彫刻する時など位置合わせが非常に難しいとされています。更に変形している形状(写真①)などは、更に難しく初心者にはハードルが高いです。この機能は、指輪の内側や外側などを自動でスキャンして画面に展開図を表示する機能です。展開された画像が表示されるので、あとは展開画面の上に文字を乗せるだけで指輪の内側に正確に簡単にマーキングが可能になりました。展開図が表示されるので文字を配置するだけの簡単操作

パーツの刻印

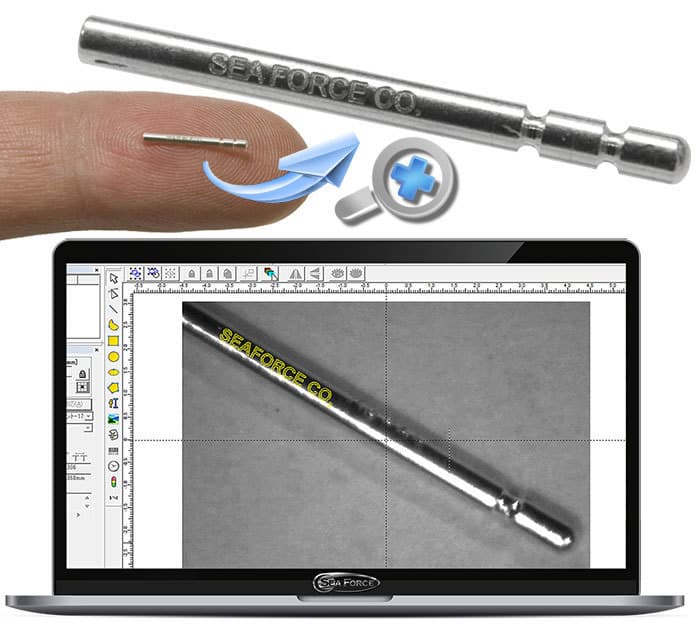

小さなパーツの位置合わせも簡単
小さなパーツなどの位置合わせは難しい作業の一つでした。
レーザーと同軸状にカメラを設置しているので、真上からの映像
を画面に拡大表示することができ、小さなパーツなどにマーキング
する場合に大変便利です。表示された拡大映像に文字を乗せるだけ
で正確に簡単にマーキングが可能になりました。
拡大映像が表示されるので
文字を配置するだけの簡単操作

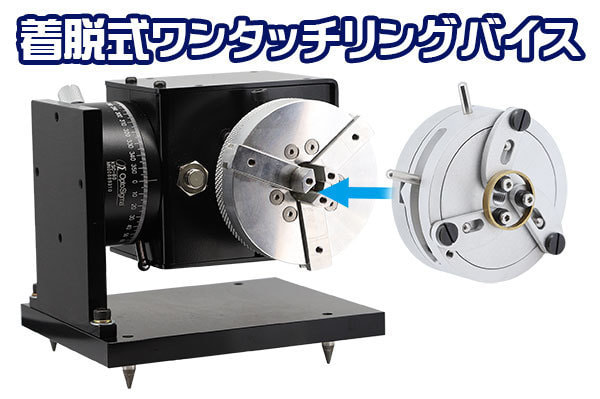

着脱式ワンタッチバイス

ジュエリー用に考えられたワンタッチチャック
２つのパーツは磁石で固定できるので、簡単に脱着できます。
指輪の内側の固定も外側の固定もワンタッチ。
指輪の内側をマーキングする際に取り外して確認しても同じ位置に戻すことができるので、再度同じ位置にマーキングすることができます。（オプション）

搭載可能レーザー

ファイバーレーザー

FIBER　LASER
	FIBER	FIBER	FIBER
レーザー出力 (MAX)	30W	20W	10W
発振波長 nm	1060 – 1080	1060 – 1080	1060 – 1080
Qスイッチ周波数	30-100kHz	20-100kHz	20-80kHz
マーキング方式	ガルバノスキャン	ガルバノスキャン	ガルバノスキャン
Fθレンズ-標準装備	FL160	FL160	FL160
加工範囲（OP変更可)	110ｘ110㎜	110ｘ110㎜	110ｘ110㎜
マーキングスピード	280文字/秒	280文字/秒	280文字/秒
電源	AC100V 50/60Hz	AC100V 50/60Hz	AC100V 50/60Hz
総重量	70kg	70kg	70kg
装備
ガイド光	●標準付属	●標準付属	●標準付属
自動回転バイス	●標準付属	●標準付属	●標準付属
Z軸スライド（高さ）	自動/パソコン連動	自動/パソコン連動	自動/パソコン連動
Y軸スライド（前後）	手動	手動	手動
パソコン	●標準付属	●標準付属	●標準付属
価格(税別)	お問合せ	お問合せ	お問合せ

ファイバーレーザーの詳しい詳細は

商品仕様

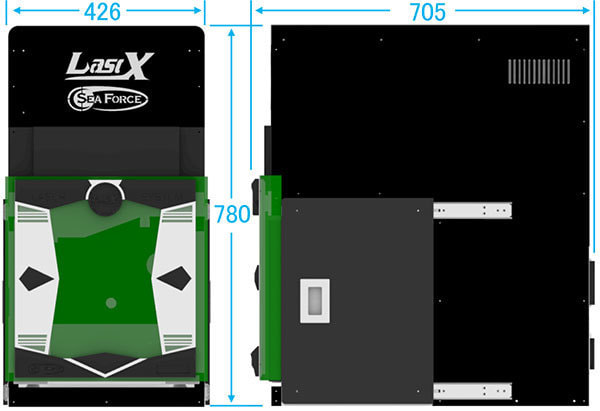

本体サイズ
