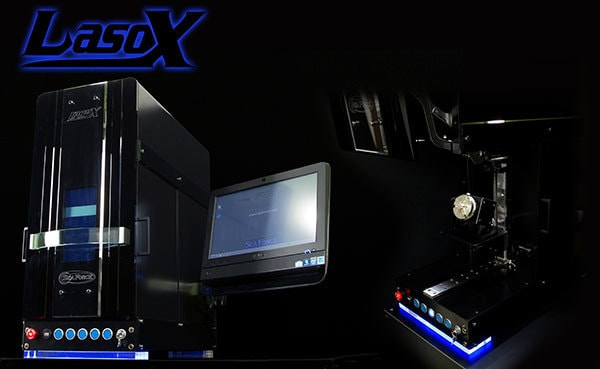

装置の特徴と自動制御
使いやすさを考えられたフロントパネル

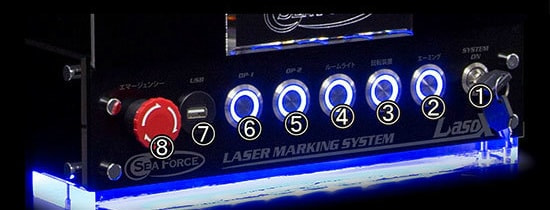

正面操作パネル部の特徴と機能
①メイン電源 ／ ②エーミング
③回転治具 ／ ④照明 ／
⑤ ⑥オプションスイッチ
⑦USB ／ ⑧エマジェンシー

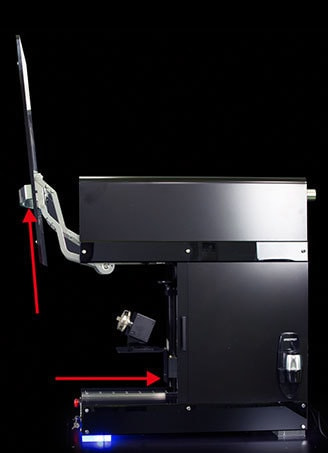

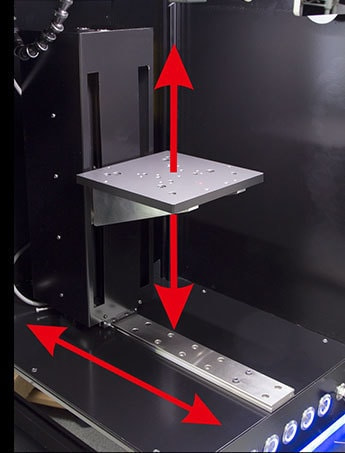

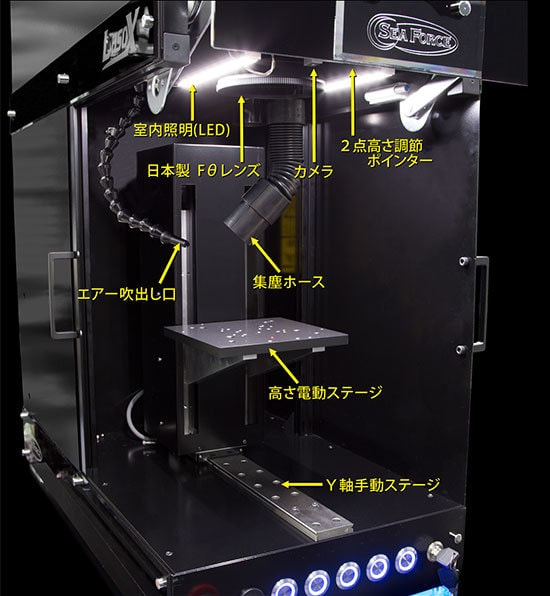

テーブルが自動昇降
｢SＤ｣は、作業テーブルが自動で上下します。マーキングを行う製品をテーブルに配置にパソコンで設定するとテーブルがワークに合わせ昇降します。

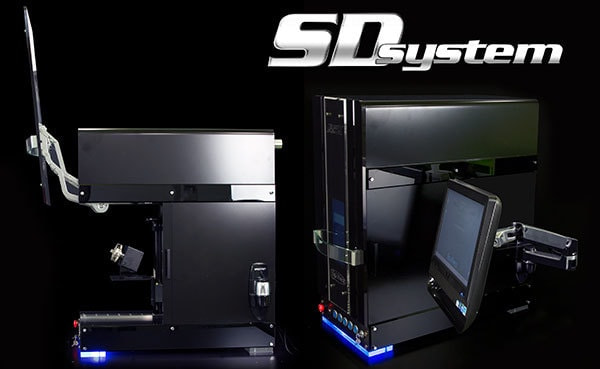

フルオープンタイプ
扉も使い易さを追求した設計になっています。正面の扉は真上に上がるため、邪魔にならずマーキング作業の妨げになりません。両サイドのパネルは、引き戸扉式になっているので、サイドをフルオープンにすることができます。サイドから確認も簡単に行えますし、長物の製品へのマーキングも可能です。

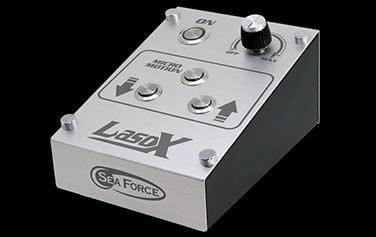

ＳＤ用マニュアルコントローラー
『ＳＤ』は、Ｚ軸(高さ)の移動はパソコンでの操作のみになります。下記のオプションのコントロールＢＯＸを接続すればマニュアルでの移動も可能です。

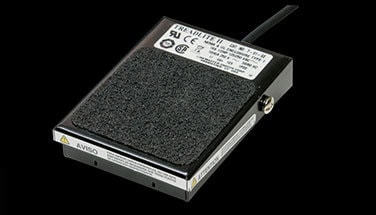

フットスイッチ
フットスイッチを接続する事によりフットスイッチ操作でレーザー照射が可能です。

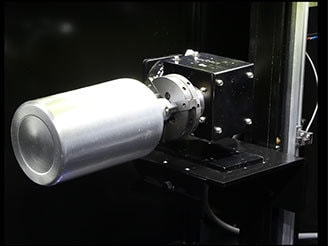

自動回転装置で360度マーキング
回転装置は、簡単操作でパソコン連動で自動マーキング。
角棒など四角の形状も９０度づつ回転して全面にマーキングするなど、自動で様々なマーキング加工が出来ます。円柱・円筒形状では、パイプや指輪などを回転しながら自動マーキングできます。指輪の外側や内側、側面などにも可能です。三つ爪チャック方式なので、大きなワークもチャッキングできます。

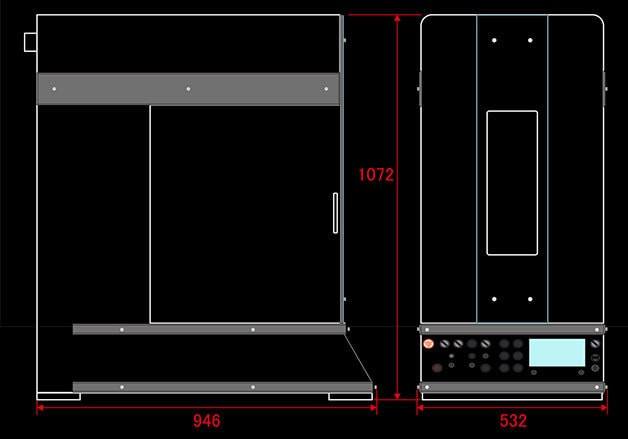

HDシステム 外観寸法

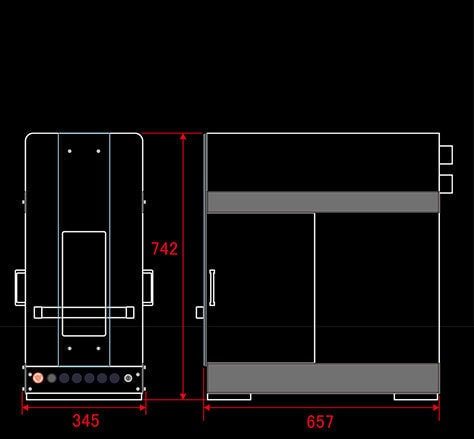

SDシステム 外観寸法
SDシステム 搭載可能レーザー
ファイバーレーザー
| FIBER LASER | |||
| FIBER | FIBER | FIBER | |
| レーザー出力 (MAX) |
30W | 20W | 10W |
| 発振波長 nm |
1060 – 1080 | 1060 – 1080 | 1060 – 1080 |
| Qスイッチ周波数 |
30-100kHz | 20-100kHz | 20-80kHz |
| マーキング方式 |
ガルバノスキャン | ガルバノスキャン | ガルバノスキャン |
| Fθレンズ-標準装備 |
FL160 | FL160 | FL160 |
| 加工範囲 （OP変更可) |
110ｘ110㎜ | 110ｘ110㎜ | 110ｘ110㎜ |
| マーキングスピード | 280文字/秒 | 280文字/秒 | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
AC100V 50/60Hz |
AC100V 50/60Hz |
| 総重量 | 45kg | 40kg | 40kg |
| 装備 | |||
| ガイド光 | ●標準付属 | ●標準付属 | ●標準付属 |
| 自動回転バイス | ●標準付属 | ●標準付属 | ●標準付属 |
| Z軸スライド （高さ） |
自動/パソコン連動 | 自動/パソコン連動 | 自動/パソコン連動 |
| Y軸スライド （前後） |
手動 | 手動 | 手動 |
| パソコン | ●標準付属 | ●標準付属 | ●標準付属 |
| 価 格(税別) | お問合せ | お問合せ | お問合せ |
ファイバーレーザーの詳しい詳細は
YVO4レーザー
| YVO4 LASER | ||
| YVO4 | YVO4 | |
| レーザー出力 (MAX) |
6W | 10W |
| 発振波長 nm |
1064 | 1064 |
| Qスイッチ周波数 |
15-200kHz | 10-200kHz |
| マーキング方式 |
ガルバノスキャン | ガルバノスキャン |
| Fθレンズ |
FL160 | FL160 |
| 加工範囲 （OP変更可) |
110ｘ110㎜ | 110ｘ110㎜ |
| マーキングスピード | 280文字/秒 | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
AC100V 50/60Hz |
| 総重量 | 45kg | 40kg |
| 装備 | ||
| ガイド光 | ●標準付属 | ●標準付属 |
| 自動回転バイス | ●標準付属 | ●標準付属 |
| Z軸スライド （高さ） |
自動/パソコン連動 | 自動/パソコン連動 |
| Y軸スライド （前後） |
手動 （※OP変更可) |
手動 （※OP変更可) |
| パソコン | オプション | オプション |
| 価 格(税別) | お問合せ | お問合せ |
YVO4レーザーの詳しい詳細は
Co2レーザー
| Co2 LASER | |
| Co2 | |
| レーザー出力 (MAX) |
30W |
| 発振波長 nm |
10640 |
| マーキング方式 |
ガルバノスキャン |
| Fθレンズ |
FL100 FL170 |
| 加工範囲 （OP変更可) |
90ｘ90㎜ 170ｘ170㎜ |
| マーキングスピード | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
| 総重量 | 40kg |
| 装備 | |
| ガイド光 | ●標準付属 |
| 自動回転バイス | ●標準付属 |
| Z軸スライド （高さ） |
●標準付属 |
| Y軸スライド （前後） |
手動 （※OP変更可) |
| パソコン | ●標準付属 |
| 価 格(税別) | お問合せ |
Co2レーザーの詳しい詳細は➡
GREENレーザー
| GREEN LASER | |
| GREEN | |
| レーザー出力 (MAX) |
7W |
| 発振波長 nm |
532 |
| Qスイッチ周波数 |
15-200kHz |
| マーキング方式 |
ガルバノスキャン |
| Fθレンズ |
FL160 |
| 加工範囲 （OP変更可) |
110ｘ110㎜ |
| マーキングスピード | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
| 総重量 | 40kg |
| 装備 | |
| ガイド光 | ●標準付属 |
| 自動回転バイス | ●標準付属 |
| Z軸スライド （高さ） |
自動/パソコン連動 |
| Y軸スライド （前後） |
手動 （※OP変更可) |
| パソコン | オプション |
| 価 格(税別) | お問合せ |
グレーンレーザーの詳しい詳細は➡
