装置の特徴と自動制御

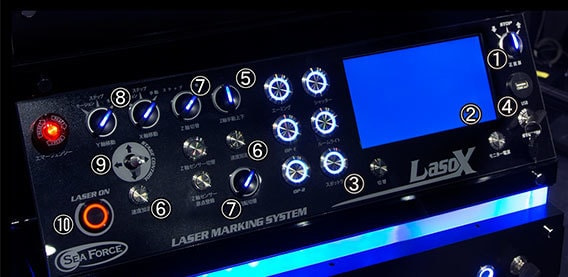

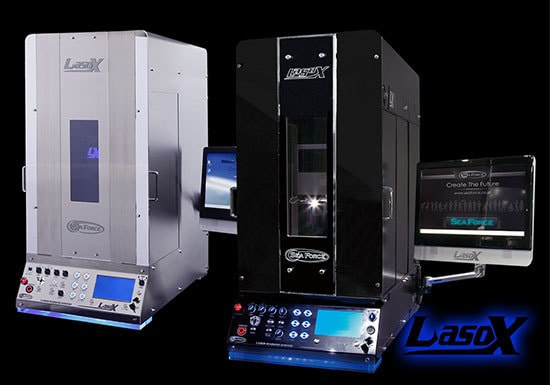

正面操作パネル部の特徴と機能
① 正面扉の電動開閉
② ７インチのフルカラーモニターを搭載。マーキング部を
拡大表示できます。
③ 室内灯 ④ ＵＳＢコネクター
➄ヘッド昇降スイッチ ⑥移動速度可変ボタン
⑦回転装置ステップ制御とモーション制御の切替
⑧ Ｘ軸、Ｙ軸の自動と手動の切替
⑨ Ｘ軸、Ｙ軸の手動移動 ジョイスティック（図参照）
⑩ フロントパネルの｢Laser ON｣ボタンでパソコンを
使わずにレーザーを照射することが出来ます。

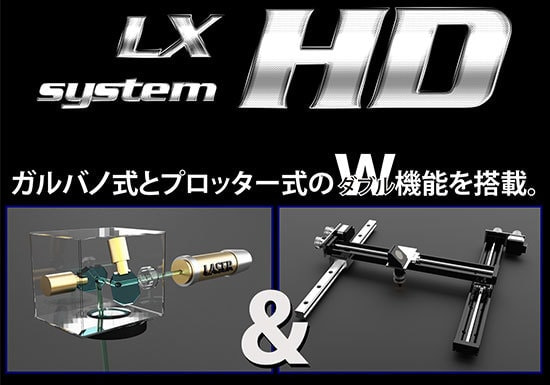

X軸Y軸 自動モーションマーキング
X軸（横）Y軸（縦）のステージが自動連動して大きなロゴやテキストなどのマーキングや切断を可能にします。

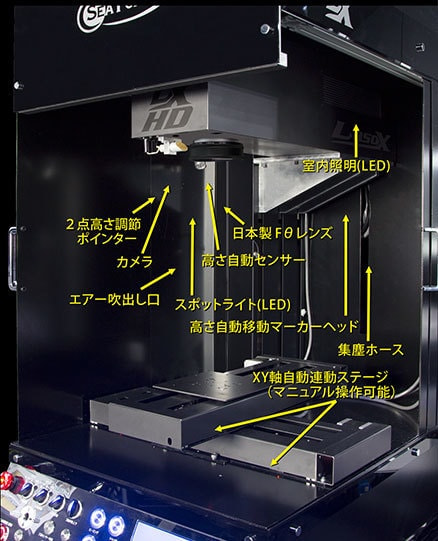

ヘッドの⾃動昇降と⾃動センサー
｢ＨＤ｣は、レーザーヘッド部が自動で上下します。マーキングを行う製品をテーブルに配置すると高さを自動検知しヘッドが昇降し焦点を合わせます。大きなワークもマーキングが可能です。

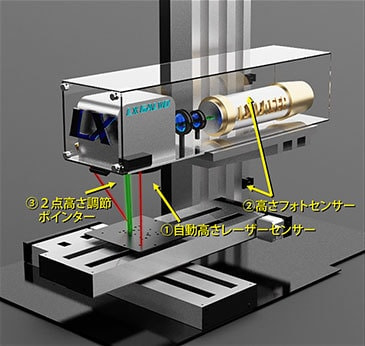

① ｢自動高さレーザーセンサー｣を選択時は、テーブルにワークを配置するとレーザーセンサーで高さを調整して自動で焦点までヘッドが移動します。
② ｢高さフォトセンサー｣を選択時は、マーキングするワークの厚みをパソコン上で入力するとテーブルが自動で移動します。
③ 2点の高さ調整ポインターも装備されているので、手動での高さ調整も可能です。

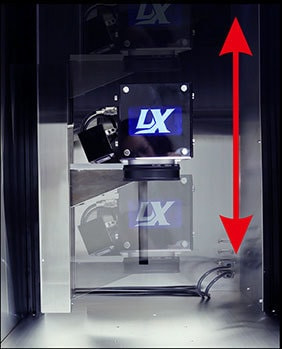

ヘッドの⾃動昇降装置
ヘッド部の昇降は自動と手動の2通りでの移動が可能です。自動焦点合わせには、センサーの選択で2通りの方法が選択可能。

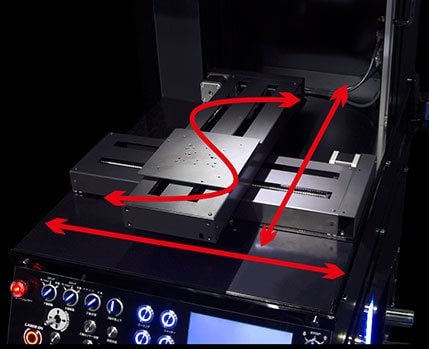

⾃動 Ｘ軸・Ｙ軸移動ステージ
｢ＨＤ｣は、Ｘ・Ｙ軸の移動ステージも標準装備。テーブルがPCと連動して動くので、以下の3つが可能になりました。
①プロッター式のマーキング
ガルバノタイプで不得意な切断作業が可能になります。
②300㎜以上の大きなロゴなどのマーキング
ガルバノマーキングしながらテーブル面が連動します。
③1回のマーキングでの量産
テーブルがガルバノと連動します。治具等を用意し数百個を配置しても、XYテーブルが連動動作するので一度の作業で量産できます。
自動回転装置で360度マーキング
回転装置は、簡単操作でパソコン連動で自動マーキング。

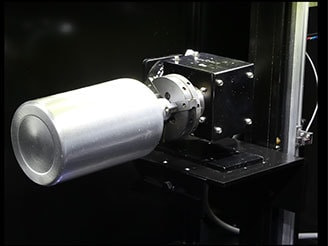

角棒など四角の形状も９０度づつ回転して全面にマーキングするなど、自動で色々なマーキング加工を行うことが出来ます。円柱・円筒形状では、パイプや指輪など回転しながら自動マーキングを行うことができます。指輪の外側や内側、側面などにも可能です。三つ爪チャック方式なので、大きなワークもチャッキングできます。
HD SD 外観寸法

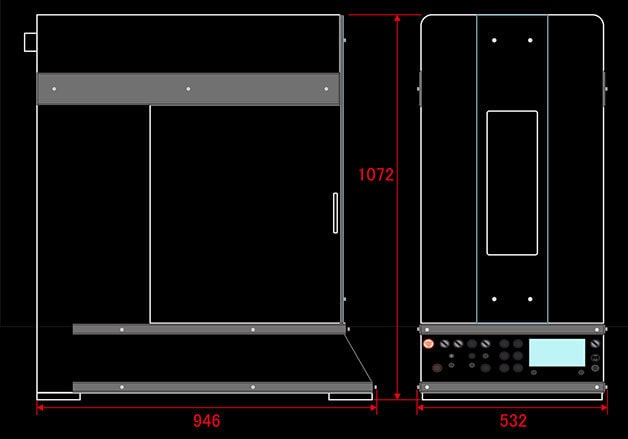

HDシステム 外観寸法

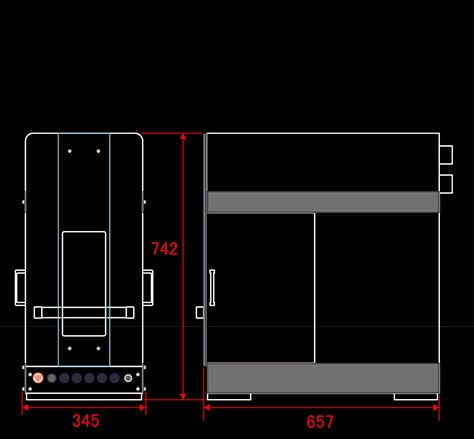

SDシステム 外観寸法

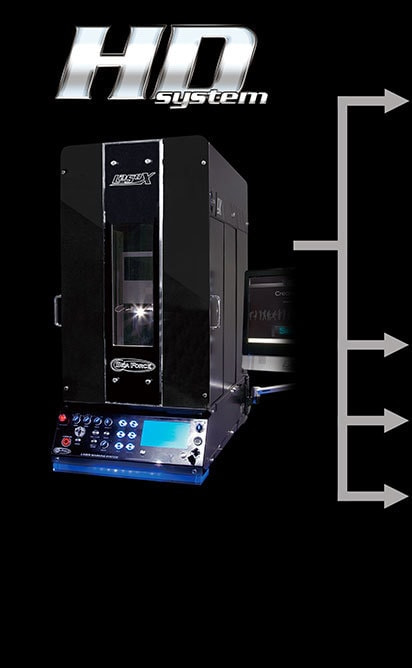

HD搭載可能 レーザー種類

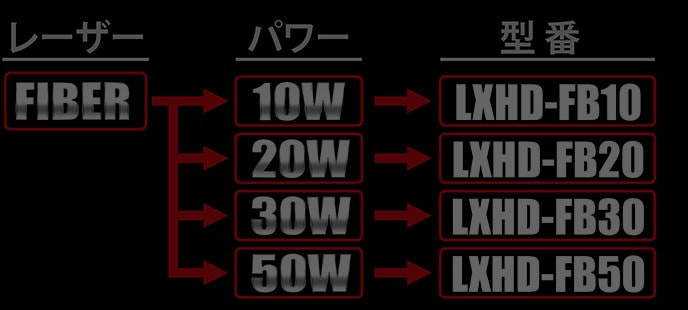

ファイバーレーザー
| FIBER LASER | |||||
| FIBER | FIBER | FIBER | FIBER | FIBER | |
| レーザー出力 (MAX) |
100W | 50W | 30W | 20W | 10W |
| 発振波長 nm |
1064 | 1064 | 1064 | 1064 | 1064 |
| Qスイッチ周波数 |
20-200kHz | 30-100kHz | 30-80kHz | 20-80kHz | 20-80kHz |
| マーキング方式 |
ガルバノスキャン | ガルバノスキャン | ガルバノスキャン | ガルバノスキャン | ガルバノスキャン |
| Fθレンズ-標準装備 |
FL160 | FL160 | FL160 | FL160 | FL160 |
| 加工範囲 （OP変更可) |
110ｘ110㎜ | 110ｘ110㎜ | 110ｘ110㎜ | 110ｘ110㎜ | 110ｘ110㎜ |
| マーキングスピード | 280文字/秒 | 280文字/秒 | 280文字/秒 | 280文字/秒 | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
AC100V 50/60Hz |
AC100V 50/60Hz |
AC100V 50/60Hz |
AC100V 50/60Hz |
| 総重量 | 70kg | 55kg | 45kg | 40kg | 40kg |
| 装備 | |||||
| ガイド光 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 |
| 自動回転バイス | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 |
| Z軸スライド （高さ） |
自動/パソコン連動 | 自動/パソコン連動 | 自動/パソコン連動 | 自動/パソコン連動 | 自動/パソコン連動 |
| Y軸スライド （前後） |
手動 | 手動 | 手動 | 手動 | 手動 |
| パソコン | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 |
ファイバーレーザーの詳細は➡
YVO４レーザー
| YVO4 LASER | ||
| YVO4 | YVO4 | |
| レーザー出力 (MAX) |
6W | 10W |
| 発振波長 nm |
1064 | 1064 |
| Qスイッチ周波数 |
15-200kHz | 10-200kHz |
| マーキング方式 |
ガルバノスキャン | ガルバノスキャン |
| Fθレンズ |
FL160 | FL160 |
| 加工範囲 （OP変更可) |
110ｘ110㎜ | 110ｘ110㎜ |
| マーキングスピード | 280文字/秒 | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
AC100V 50/60Hz |
| 総重量 | 45kg | 40kg |
| 装備 | ||
| ガイド光 | ●標準付属 | ●標準付属 |
| 自動回転バイス | ●標準付属 | ●標準付属 |
| Z軸スライド （高さ） |
自動/パソコン連動 | 自動/パソコン連動 |
| Y軸スライド （前後） |
手動 （※OP変更可) |
手動 （※OP変更可) |
| パソコン | オプション | オプション |
| 価 格(税別) | お問合せ | お問合せ |
YVO4レーザーの詳細は➡

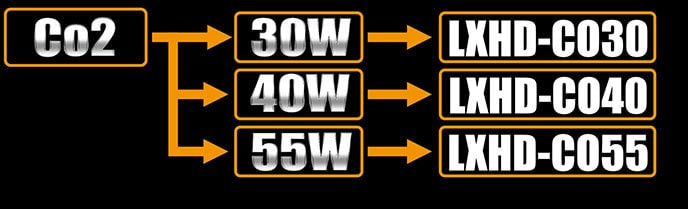

Co2レーザー
| Co2 LASER | |||||
| Co2 | Co2 | Co2 | Co2 | Co2 | |
| レーザー出力 (MAX) |
30W | 55W | 70W | 17W | 40W |
| 発振波長 nm |
10640 | 10640 | 10640 | 9300 | 9300 |
| マーキング方式 |
ガルバノスキャン | ガルバノスキャン | ガルバノスキャン | ガルバノスキャン | ガルバノスキャン |
| Fθレンズ |
FL100 FL170 |
FL100 FL170 |
FL100 FL170 |
FL100 FL170 |
FL100 FL170 |
| 加工範囲 （OP変更可) |
90ｘ90㎜ 170ｘ170㎜ |
90ｘ90㎜ 170ｘ170㎜ |
90ｘ90㎜ 170ｘ170㎜ |
90ｘ90㎜ 170ｘ170㎜ |
90ｘ90㎜ 170ｘ170㎜ |
| マーキングスピード | 280文字/秒 | 280文字/秒 | 280文字/秒 | 280文字/秒 | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
AC100V 50/60Hz |
AC100V 50/60Hz |
AC100V 50/60Hz |
AC100V 50/60Hz |
| 総重量 | 40kg | 50kg | 65kg | 40kg | 55kg |
| 装備 | |||||
| ガイド光 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 |
| 自動回転バイス | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 |
| Z軸スライド （高さ） |
●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 |
| Y軸スライド （前後） |
手動 （※OP変更可) |
手動 （※OP変更可) |
手動 （※OP変更可) |
手動 （※OP変更可) |
手動 （※OP変更可) |
| パソコン | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 | ●標準付属 |
| 価 格(税別) | お問合せ | お問合せ | お問合せ | お問合せ | お問合せ |
Co2レーザーの詳細は➡
GREENレーザー
| GREEN LASER | |
| GREEN | |
| レーザー出力 (MAX) |
7W |
| 発振波長 nm |
532 |
| Qスイッチ周波数 |
15-200kHz |
| マーキング方式 |
ガルバノスキャン |
| Fθレンズ |
FL160 |
| 加工範囲 （OP変更可) |
110ｘ110㎜ |
| マーキングスピード | 280文字/秒 |
| 電源 | AC100V 50/60Hz |
| 総重量 | 40kg |
| 装備 | |
| ガイド光 | ●標準付属 |
| 自動回転バイス | ●標準付属 |
| Z軸スライド （高さ） |
自動/パソコン連動 |
| Y軸スライド （前後） |
手動 （※OP変更可) |
| パソコン | オプション |
| 価 格(税別) | お問合せ |
グリーンレーザーの詳細は➡
