Lasox レーザー装置の特徴 No3

LaSoXシステムの19の特徴


なぜLaSoXレーザーマーキングがシステムが選ばれているか?選ばれる理由の19の特徴をご覧下さい。

色々なマーキング方法。

バーコード・写真・深彫り・切断

同軸カメラで360度スキャニング

指輪や筒など回転治具で簡単マーキング

エクセルと連動してのマーキング

ガルバノスキャンヘッド方式のマーキング

マーキング箇所を赤LEDで表示

コンパクトで考えられた本体

正面とサイドはフルオープン式で使いやすい

自動ステージXYZ軸で作業効率が変わる

自動回転装置で360度自動彫刻が可能。

マーキングをフルに活用できる室内機能

パソコンと連動する自動高さ調整が標準装備

 使いやすいフロントパネルとスイッチ


縦・横・高さを手動操作可能なレバー

大きなワークにもマーキング可能な設計


液晶モニター、スタンドが側面に標準装備

安全設計。警告LEDとインターロック

拡大表示する同軸モニターを装備可能


テレセントリックレンズを搭載可能

オートフォーカスシステムを搭載可能

レーザーを使いやすくする豊富なオプション


自動装置が加工を変える。

パソコン連動の自動ステージが従来の加工を変えます。
パソコン連動でも手動ジョイスティックでも動作が可能です。

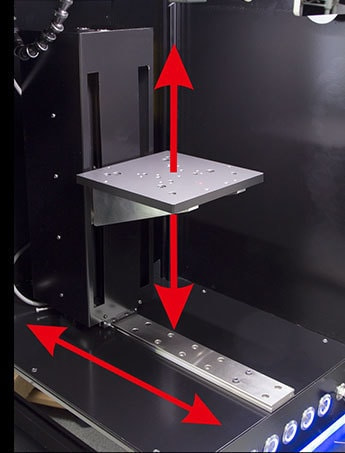

SDシステム Z軸(高さ) 自動昇降

「SD」は、作業テーブルが自動で上下します。マーキングを行う製品をテーブルに配置にパソコンで設定するとテーブルがワークに合わせ昇降します。

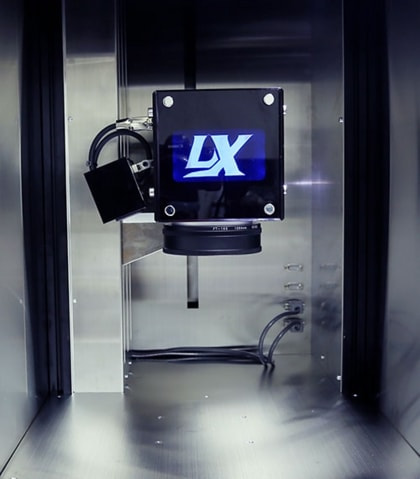

HDシステム ヘッド⾃動昇降

updown-1.jpg updown-2.jpg updown-3.jpg updown-4.jpg
HDシステムは、SDシステムの全ての機能を備え、ヘッド部が上下するタイプ。ヘッド部の昇降は自動と手動の2通りでの移動が可能です。自動焦点合わせには、センサーの選択で2通りの方法が選択可能。

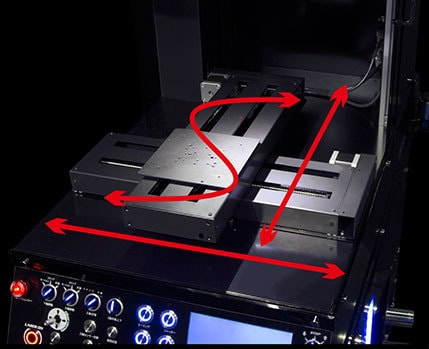

X軸Y軸 自動モーションマーキング

X軸(横)Y軸(縦)のステージが自動連動して大きなロゴやテキストなどのマーキングや切断を可能にします。

自動ステージ

「HD」は、X・Y軸の移動ステージも標準装備。テーブルがPCと連動して動くので、
①プロッター式のマーキングが可能です。ガルバノタイプで不得意な切断作業が可能になります。
②ガルバノマーキングしながらテーブル面が連動するので300㎜以上大きなロゴなどのマーキングが可能。
③テーブルがガルバノと連動して一回のマーキングで量産が可能。治具等を用意し数百個を配置してもXYテーブルが連動動作するので一度の作業で可能。

自動装置が加工を変える。

パソコン連動の自動ステージが従来の加工を変えます。
パソコン連動でも手動ジョイスティックでも動作が可能です。

 「簡単・使いやすいマーキング」を基本にしているLaSoXレーザーシステム。自動回転・高さ・前後奥行きの動作を可能にしています。移動バイスは、パソコン上で移動させる事が出来る他、手元のジョイスティックで上下前後に移動させることも可能です。回転バイスと前後移動バイスは、レーザーと連動しているので、自動で回転しながマーキングします。新機能として「マーキングオンザフライ」機能にも対応。.
img_9420-2014-1.jpg img_9420-2014-2.jpg



自由に動くワークスペース

上記図でわかるように、自動バイスは高さ・奥行・角度・回転が自由に設定が可能です。マーキング加工では、色々な素材や形状に対応する必要があります。「簡単で自由度が高い」を考えて設計された本機は誦来のマーキングシステムより大幅に作業を快適に行うことができます。


自動テーブルと回転装置を使ったマーキング。

LaSoX レーザーで自動回転と自動高さ調整を使ったマーキングする模様が映像でご覧頂けます。


自動Y(奥行)テーブルを使った分割マーキング。

表札のような大きなワークに自動で動きながらマーキングする映像をご覧頂けます。。


自動回転装置で360度マーキング。

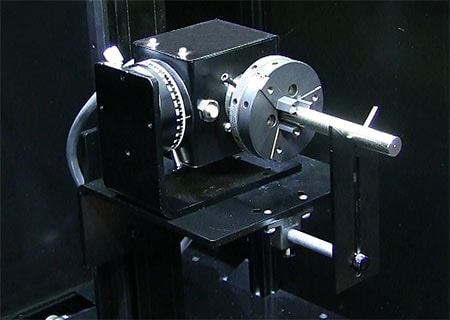

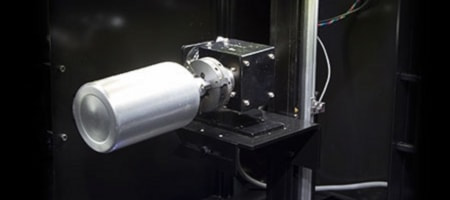

自動回転装置

回転装置は、コンピューター連動で自動でマーキング。

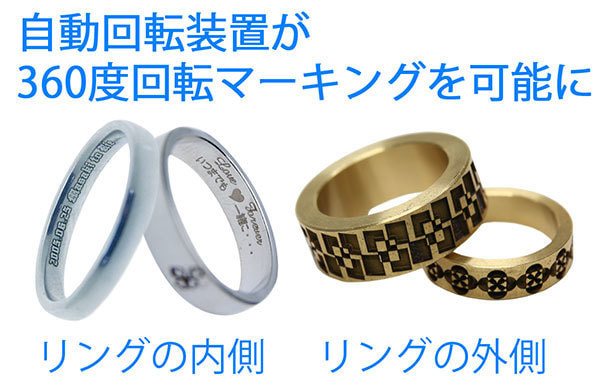

自動回転装置で指輪など円筒などに回転しながら自動マーキングを行うことができます。
指輪の外側や内側、側面などに自動でマーキングすることが可能です。


自動回転マーキングを映像映像で見る。

LaSoX レーザーで自動回転マーキングする模様が映像でご覧頂けます。

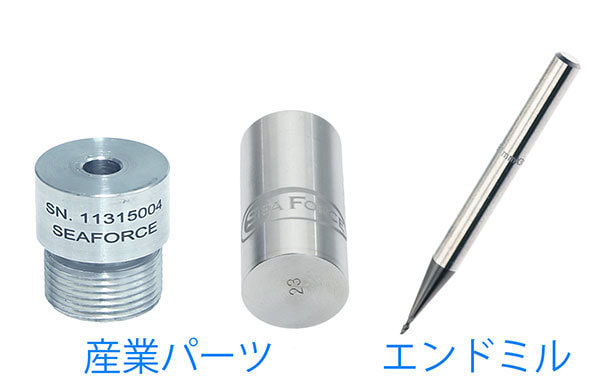

エンドミル等に回転マーキング映像。

工具やエンドミル等にシリアルとサイズをマーキングする映像がご覧頂けます。

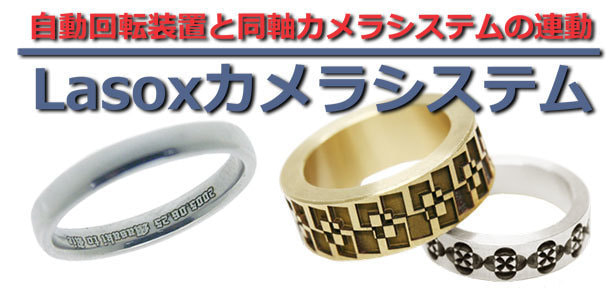

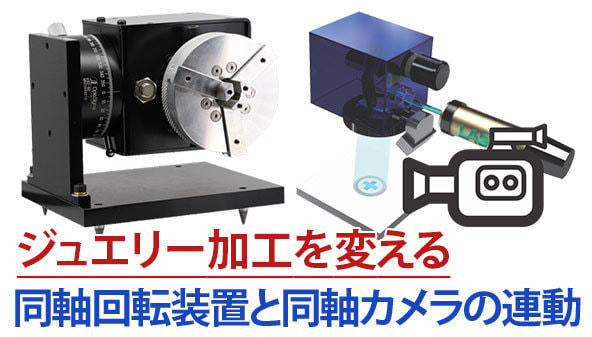

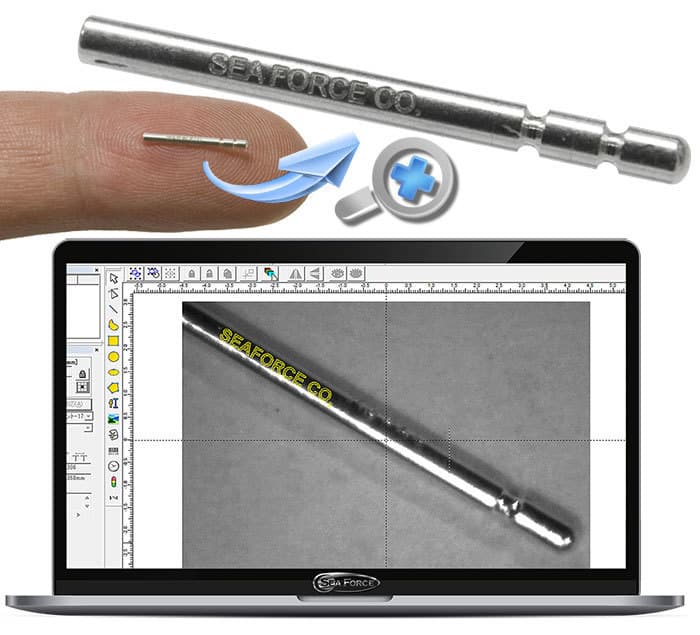

回転装置連動スキャニング同軸カメラシステム。 指輪の名入れも簡単!

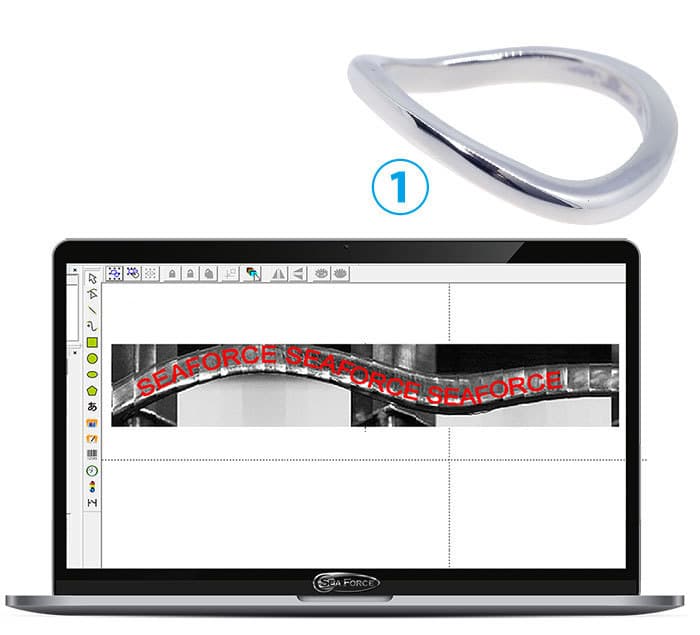

自動回転装置と同軸カメラの2つの機能を更にパワーアップする機能。回転装置連動スキャニング同軸カメラシステム。 マーキングするワークが小さく360度マーキングする場合など位置合わせが非常に難しいとされています。指輪など、小さく変形している形状(右記写真の様な指輪)などは、更に難しく初心者には厳しいとされています。この機能は、表面や指輪の裏面などを自動でスキャンして画面に断面図を実寸で表示する機能です。この、機能を使えば初心者でも360度マーキングを可能にします。
操作の流れは
1.→ 指輪を回転装置にセットします。
2.→ ソフト上で指輪のサイズを入力します。
3.→ Z軸(高さ)ステージが自動で移動し高さを調整します。
4.→ ソフト上のスキャンボタンを押します。
5.→ 数十秒で③の画面のように断面図が表示されます。
6.→ 断面図の上に文字を配置して、マーキングスタート。
この様に簡単に、マーキングする事が可能です。


※オプションで搭載可能。

自動装置が加工を変える。

標準装備高さ自動調整。360度自動回転装置。
指輪・曲面・パイプなども自動で彫刻

指輪の外側や内側、パイプの外周など従来彫刻するのが難しかった場所の彫刻を可能にしました。回転バイスに取付できるワンタッチホルダーもオプションで用意してあります。
レーザーの為に作られた特注の3つ爪チャックは、手で開け閉めすることが出来るほか、豊富な先端パーツを使うことにより、色々な形状、大きさのものがチャッキングできます。
通常の状態でも、90φの大きなパイプもチャッキング可能です。

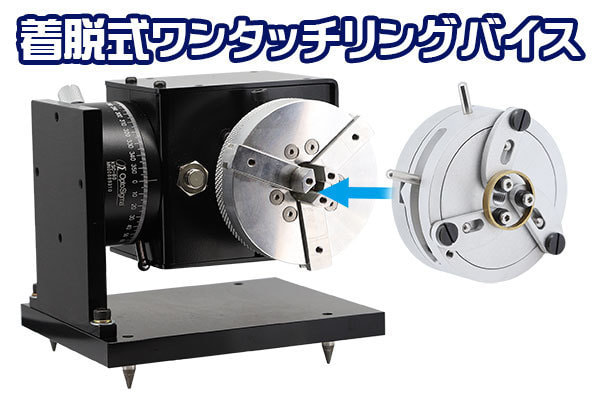

ワンタッチ着脱回転バイス

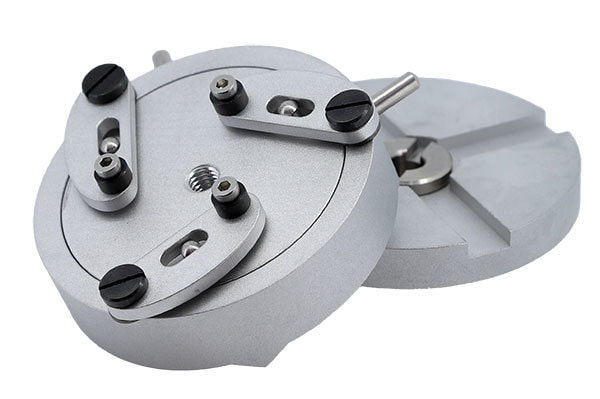

自動回転装置を使う際に便利なワンタッチバイス。ワンタッチで着脱可能で、マーキング後に取り外しても、同じ位置に戻すことが出来るので、サイド同じ位置にマーキングできます。マーキングの確認を簡単に出来るほか、試しマーキングをし、肉眼で確認後に再度本マーキングをすることが可能です。従来は、マーキング後にワークを取った場合同じ位置に再度マーキングすることは不可能でしたが、このワンタッチバイスを使えば、何度はずしてもお同じ位置に戻すことが出来ます。指輪のマーキングや、円筒素材を簡単に行えるようになります。
